2015.09.14부터...

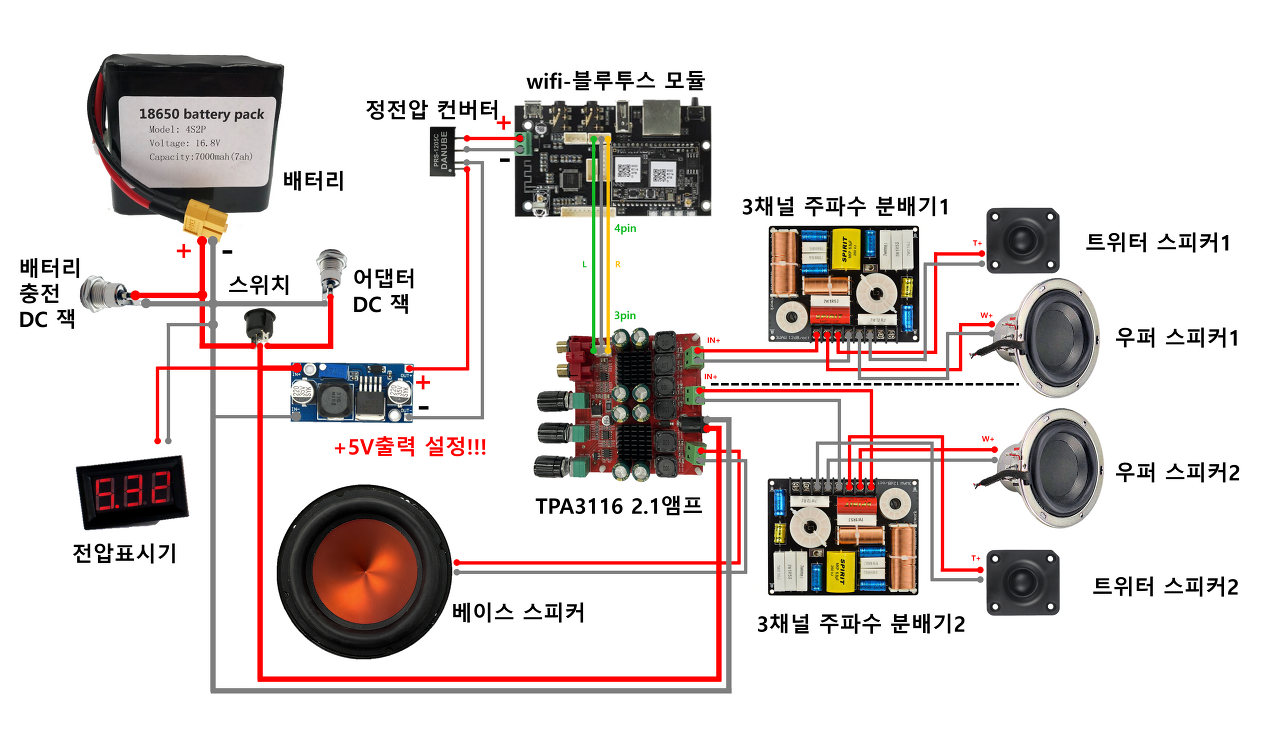

2.1 앰프(SZH-YY019) : 2만4천원 // 24V@6A(144W)

3-WAY 크로스오버 네트워크(SZH-YY018) : 2만8천원 * 2 = 5만6천원

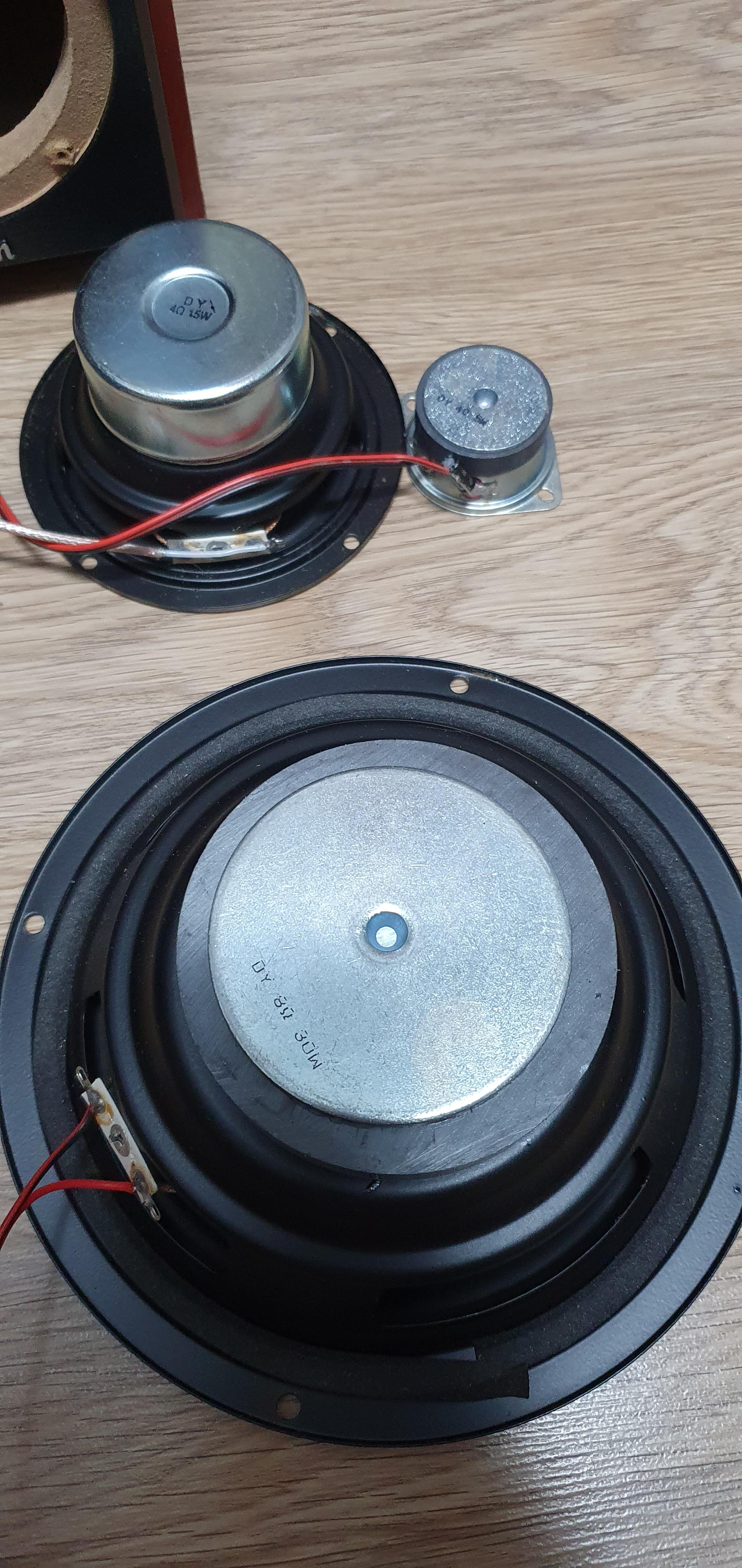

6.5인치 4Ω 80W 서브우퍼(SZH-YY015) : 2만1천원

1인치 4Ω 25W 트위터 스피커(SZH-YY017) : 9천원 * 2 = 1만8천원

3.5인치 4Ω 30W 풀레인지 스피커(SZH-YY016) : 1만5천 * 2 = 3만원

볼트미터 전압표시기 매립형(색상선택)(SZH-SB030) : 2천3백원

AT-3800을 구입한지 3년쯤 된거 같음.

영화볼때 노래는 엄청크고 대사는 잘안들리고 해서 튜닝을 찾아봄

스피커에 대해서 아무것도 몰랐는데. 인터넷 찾아보면서 쫌 알거 같음

중요

저,중,고역 이 있음 / 앰프 - 스피커

튜닝 방법? 포인트?

1. 오디오 선 바꾸기 - 위성스피커로 가는 오디오신호가 감쇠되어 소리가 작음
(내부에 연결되는 오디오 신호라인은 다 바꿈)

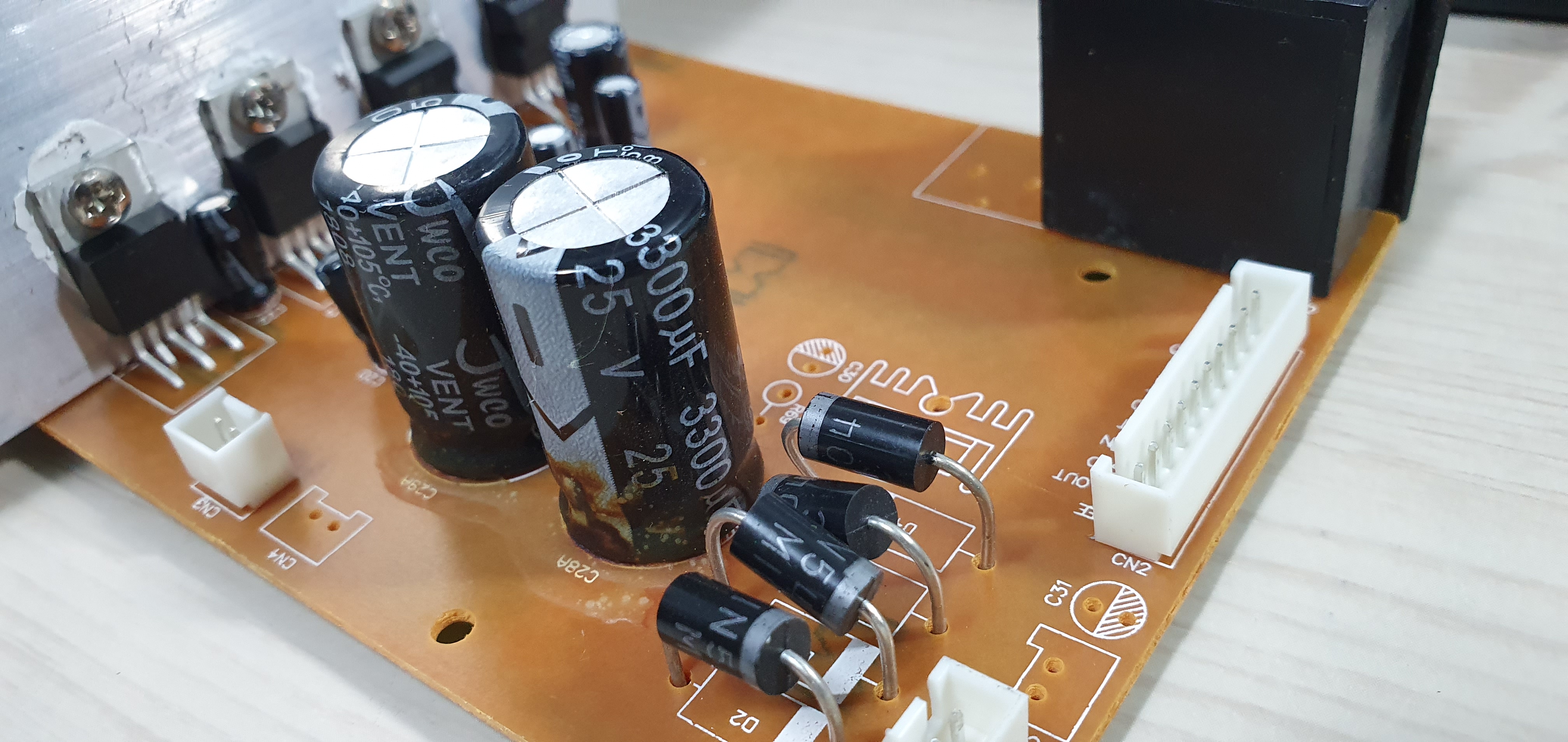

2. 입력 전원 안정화 - AC220V 입력을 트렌스로 12V 변환하여 브릿지로 DC +12V, -12V 만듬, 리플 및 스피커 출력으로 인한 입력전원이 떨릴 것으로 보임
(+12V, -12V CAP 변경 및 추가)

튜닝 결과 (정확한 측정을 해보지 않았지만)

1. 오디오 선 바꾸기 - 위성 스피커 소리가 쪼금 좋아진거 같음

2. 입력 전원 안정화 - 소리가 묵직하다해야하나... 쫌 무거운 느낌에 안정적인 소리?, 소리가 줄었따...

3. 소리키울 방법 고민중....... 귀찮음...

참고용 이미지

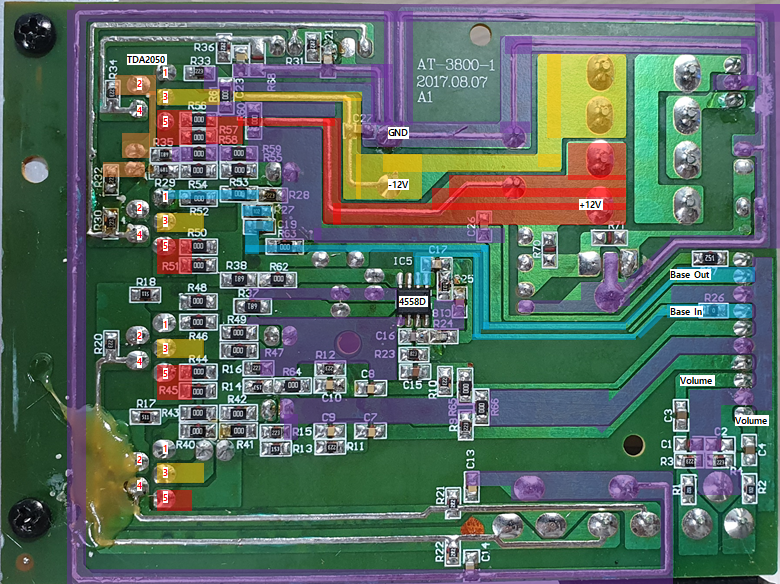

분석 한 내용

IC : TDA2050(우퍼용), 4558D(우퍼용), TDA2030(스피커)

대충 흐름은 분석

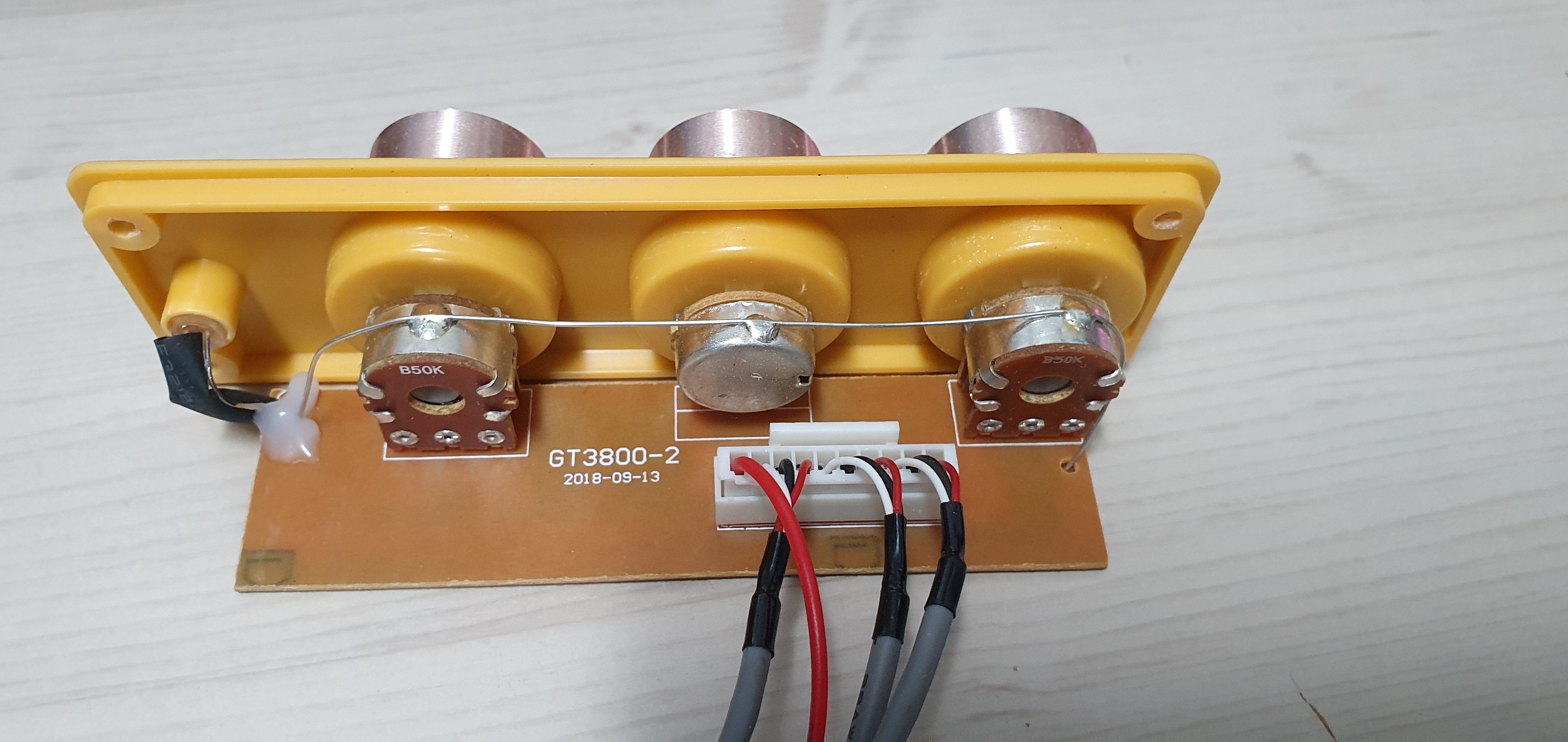

R1, R2로 입력 -> 볼륨조절(L,R) ->  보드로 들어와서 R65,66으로 우퍼쪽 들어감

                                         ->  C7, C8로 스피커쪽 들어감

우퍼쪽은 손델필요성 못느낌

스피커쪽 소리좀 키우고 싶은데...

TDA2030 보면 R1, R2를 조절하여 gain 조절 가능...

Voltage gain이 Typ. 30dB // 계산하면 33.35 이득이 나옴 (수정 불필요)

입력되는 1k옴 저항을 바꾸면 되지 않을까 고민중.

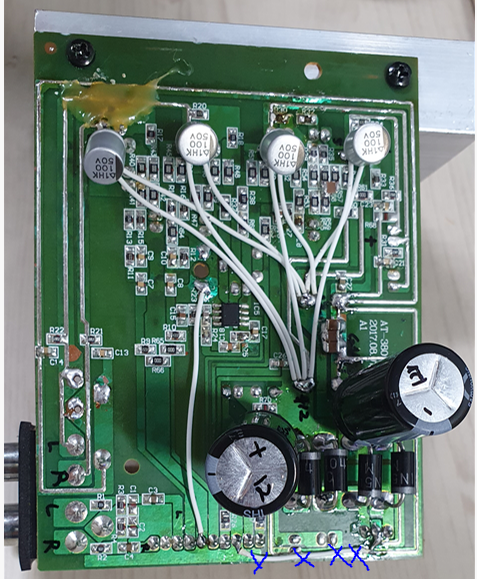

수정한 사진.

오디오선으로 바꿀려햇는데... 사야되서.. 그냥 동축으로 생각해보면 동축이 노이즈에 강하니 더 좋지 않을까?

(심이 쫌 얇긴한데...찾아보니 24 AWG 정도...이면 0.5A ... 모르겠음... 선때문에 소리가 작을수 도 있겠다는...)

전원 입력 GND와 오디오 입력 GND 연결했더니 웅웅거리는 노이즈 심함
